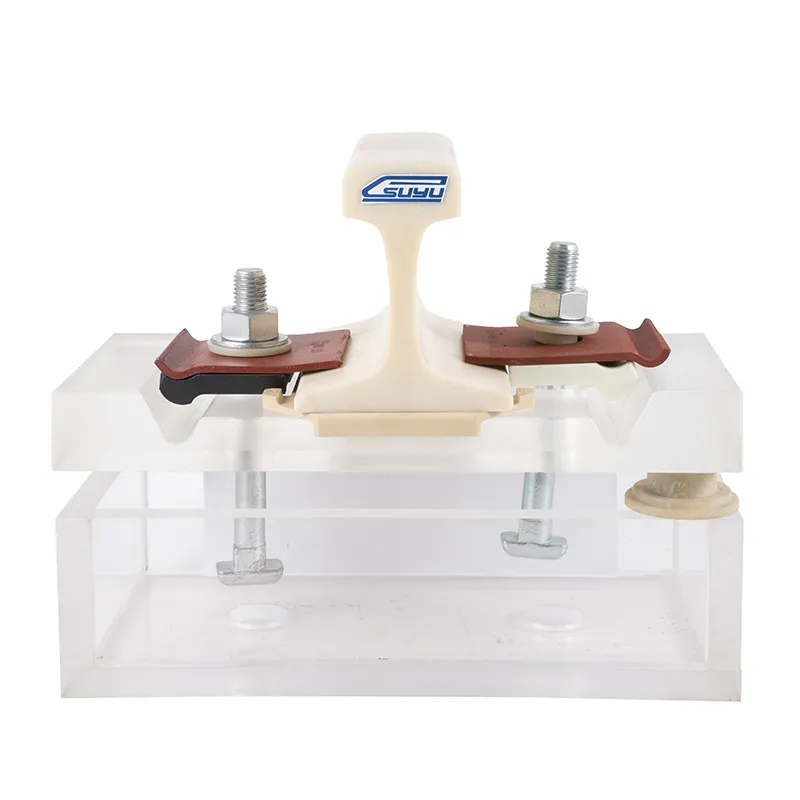

Система рельсовых скреплений NY-ES подходит для рельсов типа 115RE. Поставляется в комплекте с 4 болтами SL, 4 пружинными пластинами NY-ES, 4 нейлоновыми прокладками, 2 внутренними и 2 внешними изоляторами, 2 рельсовыми прокладками U-2.
Технические характеристикиДеталь | Параметр | Характеристика | Примечание |
NY-ES пружинная пластина | Тип | Толщина 5мм | Подходит для различных типов рельсов |
Материал | 60Si2Mn | Химический состав (%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
Покрытие | Обычная смазка, покраска красной краской или другое покрытие в соответствии с требованиями | По запросу | |
Твердость | 42-47HRC | ||
Стандарт | DIN17221, GB/T1222 | ||

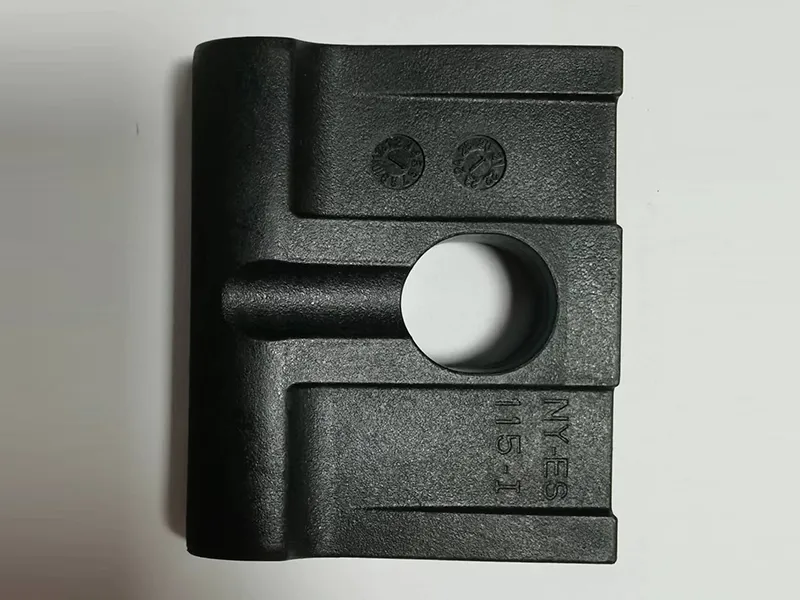

NY-ES Изолятор (внутренний и внешний) | Тип | Подходит для UIC54, 115RE рельсов | |
Материал | Нейлон 6 (PA6+30%GF) | Плотность:1.39г/см3 Предел прочности на растяжение:165МПа Удлинение: 3.5% Температура плавления:226℃ Сопротивление изоляции: ≥1.9×1012Ω Содержание стекловолокна:30-35% Твердость: ≥114HRR | |
Цвет | Черный, белый или по запросу | ||
Рельсовая прокладка U-2 | Тип | Подходит для UIC54, 115RE рельс | |
Материал | TPE (Термопластичный эластомер) | Плотность:1.09г/см3 Предел прочности на растяжение: 4.23МПа Модуль упругости: 2.97МПа Температура плавления: 200-220℃ Твердость по Шору: ≥40D | |
Покрытие | Натуральное | ||
Нейлоновая прокладка | Тип | NY нейлоновая прокладка | |
Материал | Нейлон 6 (PA6) | Плотность: 1.15г/см3 Предел прочности на растяжение: 66.3МПа Удлинение: 31.3% Температура плавления: 228℃ Сопротивление изоляции: ≥2.8×1012Ω Твердость: ≥114HRR | |
Покрытие | Натуральное | ||
SL Болт | Тип | 7/8*186/201 | |
Материал | 45# | Химический состав (%): C:0.45, Mn:0.65, Si:0.25, P:0.016, S: 0.001 | |
Покрытие | Обычная смазка, черная оксидная пленка, цинкование, горячее цинкование | ||
Твердость | 8.8 | Предел прочности на растяжение: ≥800МПа Предел текучести: ≥640МПа Удлинение: ≥12% | |
Гайка | Тип | 7/8 | |
Материал | 45# | Химический состав (%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
Покрытие | Обычная смазка, черная оксидная пленка, цинкование, горячее цинкование | ||
Твердость | 8 | HV295-353 | |
Плоская шайба | Тип | 50*23*3 | |
Материал | Q235 | Химический состав (%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P:≤0.045, S: ≤0.045 | |
Покрытие | Обычная смазка, черная оксидная пленка, цинкование, горячее цинкование | ||
Твердость | HV200-300 |
